Щодня ми ступаємо на міст, їдемо автодорогою, заходимо до багатоповерхового будинку або спостерігаємо за гладкою поверхнею торгового центру — і рідко замислюємося, що майже кожна з цих споруд створена з елементів, виготовлених із залізобетону. Іноді люди сприймають залізобетон лише як «прочинений бетон», який хтось підкріпив сталлю, але насправді це цілий світ конструкцій, класифікацій і технологій. Через цю поверхневу недооцінку багато початківців у будівництві та навіть досвідчені забудовники не використовують повний потенціал матеріалу, обмежуючись простими блоками чи плитами. А це може призвести до зайвих витрат, втрати часу та навіть небезпечних прорахунків у проєктах.
Ускладнення ситуації: плутанина у термінах і недооцінка можливостей
Уявіть, що ви розпочинаєте будівництво котеджу або невеликого складського приміщення. Вам радять «використовувати бетонні блоки», але невідомо, що саме мається на увазі: чи це звичайний бетон, чи агрегований «скелетом» із арматури залізобетонний виріб. Коли на форумі для забудовників починають говорити про «пустотні плити», «колони» та «рельси», багато хто просто пропускає інформацію повз вуха, вважаючи, що це занадто складно чи не стосується його невеликого проєкту. Насправді ж незнання класифікації та специфіки залізобетонних елементів призводить до того, що ви можете замовити невідповідний виріб, а потім довго шукати заміну, уповільнити роботу або перевитратити кошти на тимчасові рішення. І навіть там, де здається, що достатньо звичайної бетонної плити, іноді саме арматурний каркас у складі залізобетонного блоку міг би врятувати від тріщин та аварій, коли стіни починають давати усадку чи ґрунт просідає.
Рішення: системний огляд залізобетонних елементів
Щоб більше не наступати на ті самі граблі, розберімося докладно, які елементи виробляються із залізобетону, чому вони такі затребувані та де їх застосовують. У цьому матеріалі ми пройдемося за структурою: спершу згадаємо, чому залізобетон узагалі дійшов до ладу, потім розглянемо ключові групи елементів за призначенням — від фундаментних блоків до складних мостових балок — і закінчимо аргументами, які підкреслять його незамінність. Саме розуміння цього «атласу» допоможе вам приймати виважені рішення при виборі матеріалів для будь-яких будівельних об’єктів.
Чому саме залізобетон? Універсальна відповідь на будь-яке навантаження
Щоб зрозуміти, чому так багато елементів роблять із залізобетону, треба повернутися до базових властивостей матеріалу. Бетон сам по собі — це чудовий стиснений матеріал: під великим вагою він тримає форму, практично не змінюється і витримує десятки років без особливих пошкоджень. Але при найменшому вигині «розчаровується» — з’являються тріщини, і згодом він починає руйнуватися. Уявіть, що ви ламаєте суху гілку — вона розколюється, кадра стає капітально неготовою «витримувати» кривину. Ця сама історія з чистим бетоном: він «тріскається» при розтягу.
Саме тут у гру вступає арматура: сталева сітка, каркас або стрижні, які розміщують у зоні, де виникають розтягувальні зусилля. Бетон бере на себе сили стискання, а арматурна «скелетна» сітка — сили розтягу. В результаті виникає синергія: вона дозволяє конструкції чинити опір і стиску, і розтягу, а іноді навіть комбінувати їх у межах однієї балки чи ригеля і розподіляти навантаження настільки ефективно, що результати виглядають як справжній «будівельний магнетизм». Ця здатність дати відсіч зовнішнім зусиллям і пояснює, чому залізобетон виявився універсальним матеріалом для фундаментів, стін, перекриттів, мостів та безлічі унікальних елементів.
Монолітні і збірні: дві дороги до одного результату
Перш ніж заглиблюватися в класифікацію за призначенням, варто зупинитися на двох головних технологічних підходах:
Монолітні елементи створюються безпосередньо на будівельному майданчику. Арматурний каркас встановлюють у зведену опалубку, а потім заливають бетон. Після вібраційного ущільнення та затвердіння бетон перетворюється на єдину, суцільну конструкцію, без стиків чи швів. Такий метод дозволяє формувати складні геометричні форми, підганяти елемент прямо під умови майданчика та уникати монтажних стиків. Проте це доволі трудомісткий і залежний від погодних умов процес — кожен день вулиця дощів чи сильний холод може змінити властивості бетону.
Збірні елементи навпаки виготовляють у заводських умовах: арматуру встановлюють у форми, заливають бетон, ущільнюють і дають застиганню відбуватися в умовах, де контроль температури та вологості забезпечений. Готові блоки, плити, колони або балки перевозять на майданчик і монтують, немов величезний цегляний конструктор. Це значно скорочує час будівництва, дає гарантію якості та знижує вплив зовнішніх умов, але вимагає ретельної логістики, адже великовагові елементи можуть бути складні в транспортуванні та монтажі.
Іноді на будівельних майданчиках можна зустріти збірно-монолітні елементи — це комбінований підхід, коли заводські модулі встановлюють у місці монтажу, а потім добетонують монолітною стрічкою чи плитою, щоб створити єдину конструкцію з мінімальною кількістю стиків.
Основні групи залізобетонних елементів за призначенням
Елементи для фундаментів
Фундаментні блоки стінові (ФБС)
Ці великі цілісні блоки вирізняються формою видовженого паралелепіпеда з вирізаною порожниною всередині. Вони служать, зокрема, для стрічкових фундаментів: простий і відносно доступний спосіб швидко закласти основу будівлі. Завдяки порожнині всередині легше прокласти інженерні комунікації, а за потреби в ці отвори укладають додаткову арматуру й бетонують для зміцнення.
Фундаментні плити
Коли під будівлею потрібно «розподілити» дуже велике навантаження або працювати на ґрунтах із непередбачуваними властивостями, застосовують суцільні фундаментні плити. Уявіть великий бетонний «килим», який розподіляє вагу по всій площі, щоб не створювати вузькі зони з надмірним тиском на грунт. Частіше їх використовують під промислові приміщення чи торгові центри, де спочатку невідомо остаточне навантаження на кожен опорний квадратний метр.
Фундаментні балки
Це різновид лінійних елементів, які кладуться на палі або безпосередньо на грунт, аби передати навантаження від стін на більш стійкі опори. У найпростішому варіанті стіна спирається саме на таку залізобетонну балку, а вона, у свою чергу, розподіляє тиск. Балки бувають різної висоти й ширини, залежно від призначення — від звичайних малоповерхових будинків до важких виробничих цехів.
Палі та ростверки
Коли грунт не витримує традиційного стрічкового фундаменту, йдуть у глибину: забивні палі або буронабивні обсаджують у ґрунт і з’єднують наверху ростверком — залізобетонною балкою, що об’єднує палі в єдину систему. Цей «скелет» перерозподіляє сили й утримує будівлю, коли верхні шари грунту можуть «плисти» або нести нестійке навантаження.
Несучі елементи каркасів та конструкцій
Колони
У будинках із залізобетонним каркасом колони замінюють стіни, несуть основне вертикальне навантаження і передають його вниз до фундаменту. Вони можуть бути круглими, квадратними або прямокутними у перерізі. За правильної армувальної схеми колони витримують значні навантаження навіть у зонах із сильною сейсмічною активністю, залишаючись гнучкими завдяки спільній роботі бетону і арматури.
Балки та ригелі
Будь-яка горизонтальна перенесена навантаженням деталь — це балка. Вона з’єднує колони між собою і підтримує плити перекриття. Ригелі виконують схожу функцію — несуть силу від стін чи перекриттів до колон. Балки можуть бути простими ненапруженими (де арматура просто закладена без попереднього натягу) або попередньо напруженими (коли арматуру натягують до заливання бетону, що дає змогу протистояти більшим навантаженням без зайвого прогину).
Ферми та арки
Коли традиційна балка стає занадто довгою, «додайте трохи інженерії»: арочні конструкції чи ферми із залізобетону виконують роль «містків» над великими прольотами, як-от у промислових ангарах, стадіонах чи мостах. Арки передають стискальні зусилля по дузі, а ферми (трикутні або складніші геометричні решітки з арматурою) створюють жорстке обрамлення для важких покриттів або даху.
Елементи перекриттів та покриттів

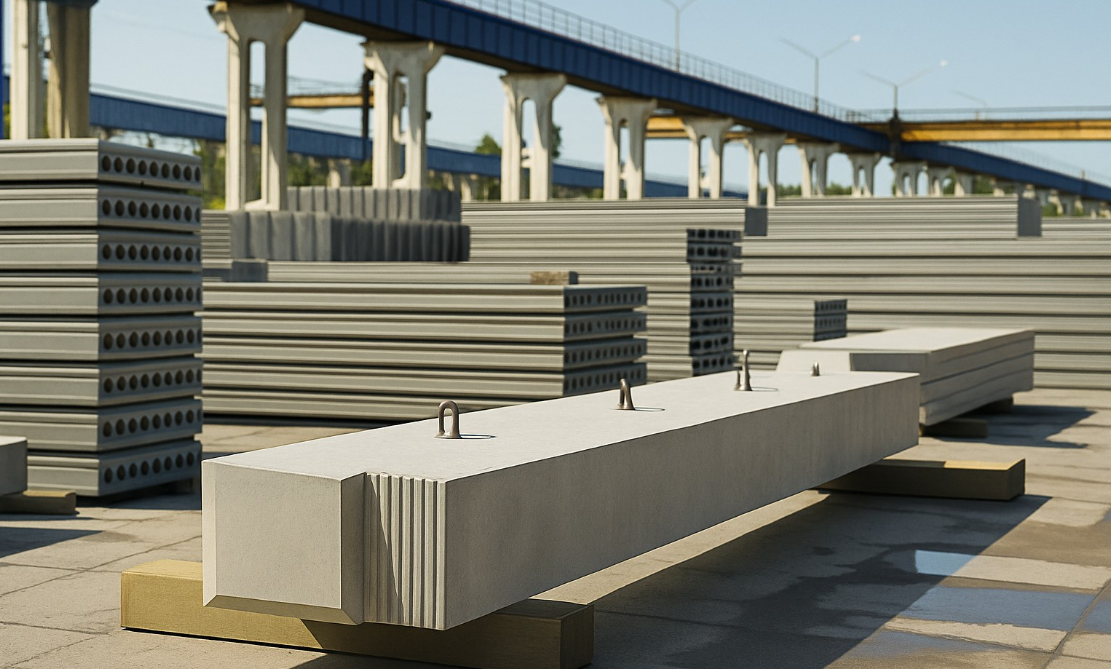

Плити перекриття (пустотні, суцільні, ребристі)
Плити — це «постелі» для поверхів та дахів. Пустотні плити мають унутрішні порожнини (зазвичай круглі отворі), що полегшує масу і знижує витрати бетону, не жертвуючи міцністю на стиск. Ребристі плити містять ребра знизу — так виріб виявляється легшим, але з високою жорсткістю. Суцільні плити забезпечують максимальну міцність, коли потрібно створити безшовну поверхню.
Панелі покриття
Якщо дах або плоске перекриття потребують тепло- чи звукоізоляції, застосовують панелі-покриття із залізобетону з вбудованою теплоізоляцією. Вони монтуються на ребристі балки чи безпосередньо на монолітний каркас, швидко закривають площу й готові служити десятиліття.
Елементи балконів та лоджій
Часто саме балкон і виглядає як «висівання» над простором, але насправді це консольні залізобетонні елементи, які підтримуються арматурою всередині, що «входить» у стіну, наче розширена шпилька. Правильне розташування арматури в балконних плитах гарантує, що навіть без опор вони не потріскаються під вагою меблів чи людей.
Стінові елементи
Зовнішні стінові панелі
У сучасному житловому будівництві стінові панелі з теплоізоляцією дозволяють швидко закрити фасад. Поставити будинок «під дах» за кілька днів — і в квартирі вже не дме. Конструкція панелей може бути монолітно-збірна або повністю заводська, із внутрішнім шаром утеплювача й оздобленням. Завдяки великій площі готова панель економить час монтажу та дає гарантію однорідної теплоізоляції.
Внутрішні стінові панелі й перегородки
У квартирах і офісах залізобетонні панелі служать для швидкого облаштування перегородок. Вони можуть бути пустотними або суцільними, залежно від потреб у звукоізоляції. Звичайно їх монтують на готовий каркас, швидко замикаючи планування і створюючи чіткі межі між кімнатами.
Елементи шахт ліфтів та вентиляційних каналів
У багатоповерхівках важко уявити ліфт без бетонної шахти. Збірні секції або монолітні стінки шахт виготовляються таким чином, щоб витримувати навантаження від руху ліфта й створювати герметичну систему для вентиляції.
Елементи для інженерних мереж і комунікацій
Колектори
Теплотраси, водопостачання, каналізація, кабельні мережі — усі ці системи потребують чітких каналів. Залізобетонні колектори, виготовлені у вигляді збірних кілець чи прямокутних елементів, дозволяють прокладати магістралі під землею з високою герметичністю. Завдяки жорсткості вони не просідають із часом і не деформуються під тиском ґрунту.
Лотки кабельні та дренажні
Кабельні лотки захищають електричні та комунікаційні дроти. Дренажні лотки відводять зайву воду з поверхні території. Усі вони виготовляються з високоякісного залізобетону з урахуванням специфічних властивостей — вони повинні бути водонепроникними й легко чиститися під час обслуговування.
Елементи колодязів
Оглядові колодязі комунікацій (каналізація, дренаж, теплотраси) збираються із залізобетонних кілець, днищ і кришок. Це швидка і недорога технологія, що забезпечує доступ до підземних систем без копання нових ям.
Труби залізобетонні
Для транспортної мережі води чи стоків у великих масштабах використовують труби діаметром від 200 мм до декількох метрів. Залізобетонні труби стійкі до агресивних середовищ, мають великий термін служби і не деформуються під зовнішнім тиском ґрунту.
Елементи для транспортної інфраструктури
Дорожні плити
«Миттєве» укладання доріг чи тимчасових майданчиків можливе завдяки залізобетонним дорожнім плитам. Вони мають стандартні розміри й жорстку поверхню, що витримує вагу вантажівок і спецтехніки. Великим плюсом є можливість швидко закрити «дірку» у дорозі або створити об’їзд без тривалого асфальтування.
Елементи мостових прольотів
Мости будують із попередньо напружених балок і плит, які витримують вагу важких автомобілів та поїздів. Залізобетонні балки мають чітко розраховану кількість арматурних стержнів, завдяки чому не прогинаються й не тріскаються під час інтенсивного руху.
Бар’єри та огорожі
Автомобільні відбійники, розділові бар’єри, захисні стіни на дорогах — усе це теж часто виконано із залізобетону. Прості форми та велика маса забезпечують надійний захист у випадку зіткнення.
Елементи тунелів
Стінки тунелів, арочні облицювання, перекриття над проїзною частиною — залізобетонні блоки й панелі, виготовлені за спеціальними кресленнями, забезпечують герметичність і стійкість під землею. Вони витримують тиск ґрунту й одночасно дозволяють легко прокладати комунікації всередині.
Елементи благоустрою та спеціалізовані конструкції
Паркани та огорожі
Якщо вам потрібні довговічні та міцні огорожі для промислових майданчиків або дизайну міста, залізобетонні секції стануть ідеальним рішенням. Вони можуть бути однотонними або декорованими, складатися з модулів різного розміру та стилістики.
Сходи та сходові майданчики
Стандартні чи складні конфігурації сходів у багатоповерхівках, під’їздах чи громадських будівлях роблять із збірних сходових маршів і площадок. При правильній технології виготовлення такі елементи не поступаються навіть монолітним аналогам за довговічністю.
Елементи сільського господарства
Для силосів під зерно, тваринницьких ферм, підлог у приміщеннях із агресивним середовищем використовують спеціальні залізобетонні панелі та блоки. Вони витримують вологість, хімічний вплив і тримають потрібну температуру чи герметичність.
Опори освітлення та ЛЕП
У міській інфраструктурі залізобетонні стовпи для ліхтарів освітлення й опори ліній електропередач виглядають скромно, але їхнє навантаження — величезне. Витримати вагу кабелів, опори антен або світлового обладнання можуть тільки вироби з правильно підібраним складом бетону та армуванням.
Елементи для берегоукріплення та гідротехнічних споруд
Від хвилеломів у портах до бетонних паліїв, що захищають берег від розмиття — у цих «цивільних» конструкціях залізобетон проявляє себе найкраще. Він витримує як статичний тиск стоячої води, так і динамічний напор хвиль, забезпечуючи довгі роки без ремонтів.
Переваги використання залізобетонних виробів
Коли ми говоримо про залізобетон, першою думкою стають його вражаюча довговічність і міцність. Однак за якістю «історії» стоїть щоденна економія часу і ресурсів:
- Монтаж у рекордні терміни. Збірні елементи доставляють готовими, і лише за кілька днів можна «зібрати» основні частини будівлі, тоді як монолітний каркас вимагав би значно більше часу.
- Стандартизація та взаємозамінність. Модульна будівля з однакових блоків чи панелей дозволяє легко коригувати плани, замінити пошкоджений елемент і не шукати унікальні рішення кожного разу.
- Якість із заводу. Коли елемент проходить увесь цикл виробництва під суворим контролем, ризики дефектів (пустоти, нерівномірність армування, недостатня щільність бетону) мінімізуються.
- Економія робочої сили. Монтажні бригади витрачають менше часу на збірку, а трудозатрати знижуються в рази.
- Довговічність і мінімальні витрати на експлуатацію — відповідна марка бетону і грамотне армування гарантують, що виріб прослужить десятиліттями без серйозних втрат у властивостях, а ремонт коштуватиме порівняно недорого.
Висновок: без залізобетону сучасний світ був би іншим
Коли ми крокуємо вулицями міста, рідко замислюємося, скільки всього створено з залізобетонних елементів: від фундаментних блоків під найскромніше приватне котеджне будівництво до грандіозних мостів, що поєднують береги річок. Універсальність матеріалу, можливість виготовити будь-яку форму, поєднати стиснутий бетон із титанічною міцністю сталі — усе це зробило залізобетон наріжним каменем сучасного будівництва. Використовуючи різноманітні елементи — від модульних фундаментних блоків (ФБС) до пустотних плит перекриття й збірних колон — інженери й архітектори створюють споруди, які служать людям роками, не вимагаючи надмірного обслуговування.
Наступного разу, коли вам доведеться обирати матеріал для фундаменту, каркасу будівлі, моста чи причалу в порту, пам’ятайте: перелік залізобетонних елементів — це не просто «набір цеглин», а факт, що тисячі кваліфікованих інженерів і виробників щодня працюють над тим, аби кожна плита, кожна балка і кожен блок витримували навантаження, утримували форму і створювали безпечне середовище для людей. Без залізобетону сучасні багатоповерхівки, промислові цехи, дороги й мости просто не були б такими надійними та довговічними.
Тож уважніше придивіться до простих залізобетонних конструкцій — саме в них закладено солідний фундамент нашого інфраструктурного майбутнього.
